Ihr RUKU Stahl-Sektionaltor nach Maß

Vorgaben zu den verschiedenen Garagen-Abmessungen sind besonders wichtig für die exakte Montage und eine präzise, zuverlässige Funktion des RUKU Garagensektionaltores.

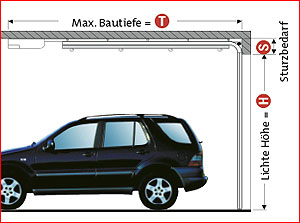

Folgende Angaben zum Aufmaß bitten wir zu beachten (s. auch Buchstaben im Bild):

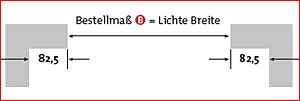

Lichte Durchfahrtsbreite
(B = Bestellmaß)

Lichte Durchfahrtshöhe ( H = Bestellmaß) Die lichte Höhe entspricht dem Abstand von der Oberkante des fertigen Fußbodens bis zur Unterkante Sturz. Bitte denken Sie bei der Planung ggf. auch an die Verringerung des Abstandes durch das Aufbringen von Estrich oder Asphalt.

Der Sturzbedarf ( S = Sturzbedarf ) ist abhängig von der Bedienungsart der Tore.

Ausstattung	Sturzbedarf	Lichte Durchfahrtshöhe
Elektr. Antrieb	120 mm	komplett frei
Handbetätigung**	240 mm	-25 mm
Handbetätigung**	120 mm	-150 mm
Handbetätigung mit Torstopper**	120 mm	-80 mm

** Bei der Handbetätigung ist der Sturzbedarf 240 mm Standard.

Wird die Sturzhöhe 120 mm für die Handbetätigung gewünscht ? Bitte bei der Bestellung angeben!

Max. Bautiefe ( T= Bautiefe )
